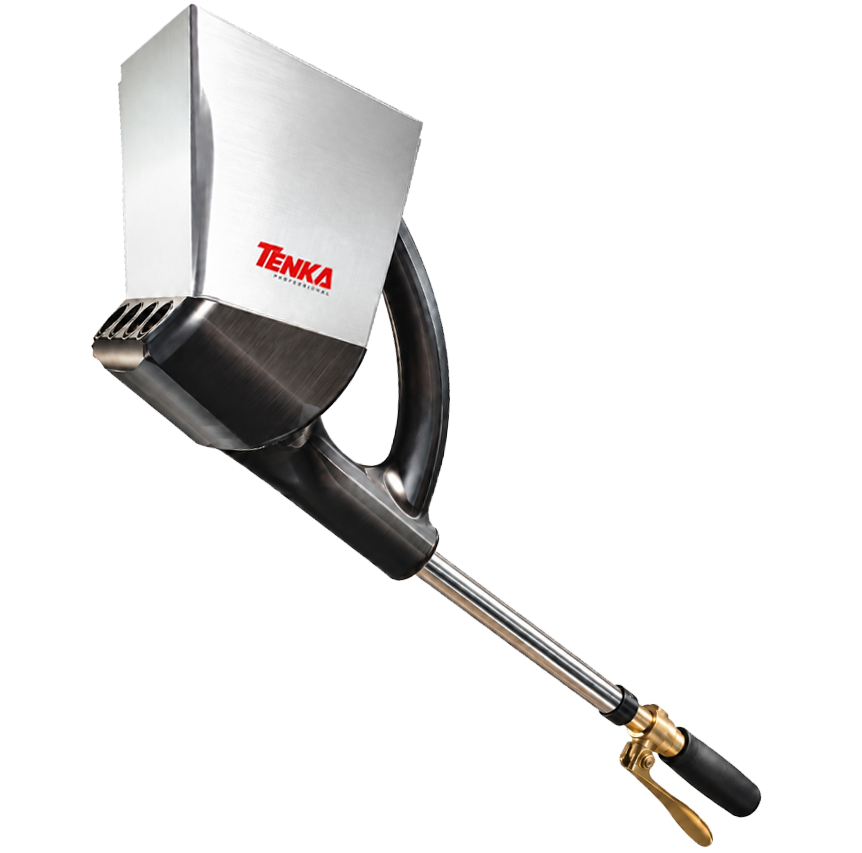

Deckenputzmaschine - 4 Düsen
Die TENKA TVN-4 ist eine pneumatische Putzmaschine für Decken mit 4 einzeln verschließbaren Düsen. Ermöglicht das Arbeiten mit 1, 2, 3 oder 4 Düsen.
Produktdetails
TENKA TVN-4 ist eine pneumatische Putzmaschine, die speziell für das Auftragen von Mörtel auf Decken und andere horizontale Flächen entwickelt wurde. Die Konfiguration mit 4 Düsen ermöglicht ein schnelles und gleichmäßiges Aufspritzen des Materials, während das individuelle Verriegelungssystem die Möglichkeit bietet, je nach Arbeit und Kapazität des verwendeten Kompressors mit 1, 2, 3 oder allen 4 Düsen zu arbeiten.
Die Konstruktion des Modells TVN-4 wurde für Arbeiten konzipiert, bei denen der Mörtel von unten nach oben gespritzt werden muss. Die Edelstahllanze ermöglicht die Positionierung des Geräts in einem praktischen Abstand zur Arbeitsfläche, während die pneumatische Pistole mit Abzug dem Bediener direkte Kontrolle über die Luftzufuhr und den Zeitpunkt des Materialauftrags gibt.
4 Düsen für das Verputzen von Decken
Das Modell TVN-4 ist mit 4 pneumatischen Düsen ausgestattet, die für das Spritzen von Mörtel an die Decke ausgerichtet sind. Ihre Anordnung ermöglicht es, das Material in einem einzigen Durchgang auf einer größeren Fläche zu verteilen und trägt zur Steigerung der Effizienz im Vergleich zum manuellen Auftragen bei.
Die 4 Düsen können einzeln über Verschlusskappen gesteuert werden. So kann der Bediener das Gerät in vier verschiedenen Konfigurationen verwenden: mit einer einzigen Düse, mit zwei Düsen, mit drei Düsen oder mit allen vier aktiven Düsen.
Diese Flexibilität ermöglicht die Anpassung des Geräts sowohl an die Größe der Oberfläche und die Konsistenz des Materials als auch an den verfügbaren Luftstrom. Für große Flächen kann die volle Kapazität des Geräts genutzt werden, während für kleinere Bereiche oder Arbeiten, die mehr Kontrolle erfordern, die Anzahl der aktiven Düsen reduziert werden kann.
Verschlusskappen – Sie wählen, wie viele Düsen Sie verwenden möchten
Das Verriegelungssystem ermöglicht die individuelle Deaktivierung der Düsen, die für die jeweilige Arbeit nicht benötigt werden. Durch die Montage der Verschlusskappe wird der Betrieb der entsprechenden Düse eingestellt, sodass Luft und Material nur durch die verbleibenden aktiven Düsen geleitet werden.
Auf diese Weise kann die TENKA TVN-4 schnell für verschiedene Arbeitssituationen konfiguriert werden. Die Verwendung einer einzelnen Düse ermöglicht die Konzentration des Strahls auf einen engen Bereich, während die gleichzeitige Verwendung der 4 Düsen für die schnelle Abdeckung größerer Flächen geeignet ist.
0,8 mm Edelstahlbehälter
Der Mörtelbehälter besteht aus Edelstahlblech mit einer Dicke von 0,8 mm, ein Material, das aufgrund seiner Widerstandsfähigkeit gegenüber den spezifischen Bedingungen auf Baustellen und der einfachen Wartung nach dem Gebrauch ausgewählt wurde.
Die Form des Behälters ist an die Arbeitsposition des Geräts angepasst, sodass das Material den Düsenbereich ordnungsgemäß versorgen kann, wenn der Mörtel an die Decke gespritzt wird.
Messingpistole mit Abzug
Die Druckluftzufuhr wird über eine pneumatische Pistole aus Messing gesteuert, die mit einem Abzug versehen ist. Der Bediener kann so den Luftstrom während der Arbeit schnell starten oder stoppen, ohne zusätzliche Handgriffe.
Die Verwendung von Messing für den Pistolenkörper bietet eine robuste Konstruktion für diese wichtige Komponente des Pneumatiksystems und trägt zur Zuverlässigkeit des Geräts bei wiederholtem Einsatz auf der Baustelle bei.
Edelstahllanze für Deckenarbeiten
Das Modell TVN-4 ist mit einer Lanze aus Edelstahl ausgestattet, die die Verbindung zwischen der Steuerpistole und der Spritzeinheit herstellt. Die Konfiguration des Geräts ermöglicht es dem Bediener, den Materialauftrag zu steuern und dabei eine angemessene Arbeitsposition für das Auftragen auf über dem Kopf befindliche Flächen beizubehalten.
Die Lanze trägt sowohl zur korrekten Positionierung des Behälters und der Düsen gegenüber der Decke als auch zur Einhaltung eines geeigneten Arbeitsabstands während des Mörtelspritzens bei.
Pneumatikverteiler aus Kunststoff
Die Luftverteilung zu den 4 Düsen erfolgt über einen Pneumatikverteiler aus Kunststoff. Dieser verteilt die Luft an jeden Spritzpunkt und ermöglicht den Betrieb des Geräts mit der vom Bediener gewählten Anzahl an Düsen.
Zusammen mit dem individuellen Verriegelungssystem ermöglicht der Verteiler den Wechsel von einer Arbeitskonfiguration zur anderen, ohne dass das Gerät ausgetauscht werden muss.
Geringes Gewicht für ein Gerät zur Überkopfarbeit
Die TENKA TVN-4 wiegt ohne Mörtel ca. 3,5 kg. Mit gefülltem Behälter erreicht das Gesamtgewicht des Geräts ca. 7,5 kg.
Das Gewicht und die Konfiguration des Geräts sind beim Verputzen von Decken von besonderer Bedeutung, da das Gerät in einer anderen Position verwendet wird als eine Pistole, die ausschließlich für Wände bestimmt ist. Die TVN-4 zielt darauf ab, einen praktischen Kompromiss zwischen Ladekapazität, Robustheit der Komponenten und der für die Arbeit in der Höhe erforderlichen Manövrierfähigkeit zu bieten.
Anschluss an den Kompressor und direkte Spritzkontrolle
Die TENKA TVN-4 arbeitet mit Druckluft und wird an das Pneumatiksystem des Kompressors angeschlossen. Der Abzug der Pistole ermöglicht es dem Bediener, die Luftzufuhr während des Mörtelauftrags direkt zu steuern.
Für einen ordnungsgemäßen Betrieb muss der verwendete Kompressor den Druck und den Luftstrom liefern können, die für die Anzahl der aktiven Düsen erforderlich sind. Je mehr Düsen gleichzeitig verwendet werden, desto höher ist der Gesamtluftbedarf des Geräts.
Die Möglichkeit der individuellen Verriegelung der Düsen ist auch in dieser Hinsicht ein Vorteil: Wenn das verfügbare Pneumatiksystem den optimalen Betrieb aller 4 Düsen gleichzeitig nicht unterstützen kann, kann der Bediener die Anzahl der aktiven Düsen reduzieren.
Wo kann die TENKA TVN-4 eingesetzt werden?

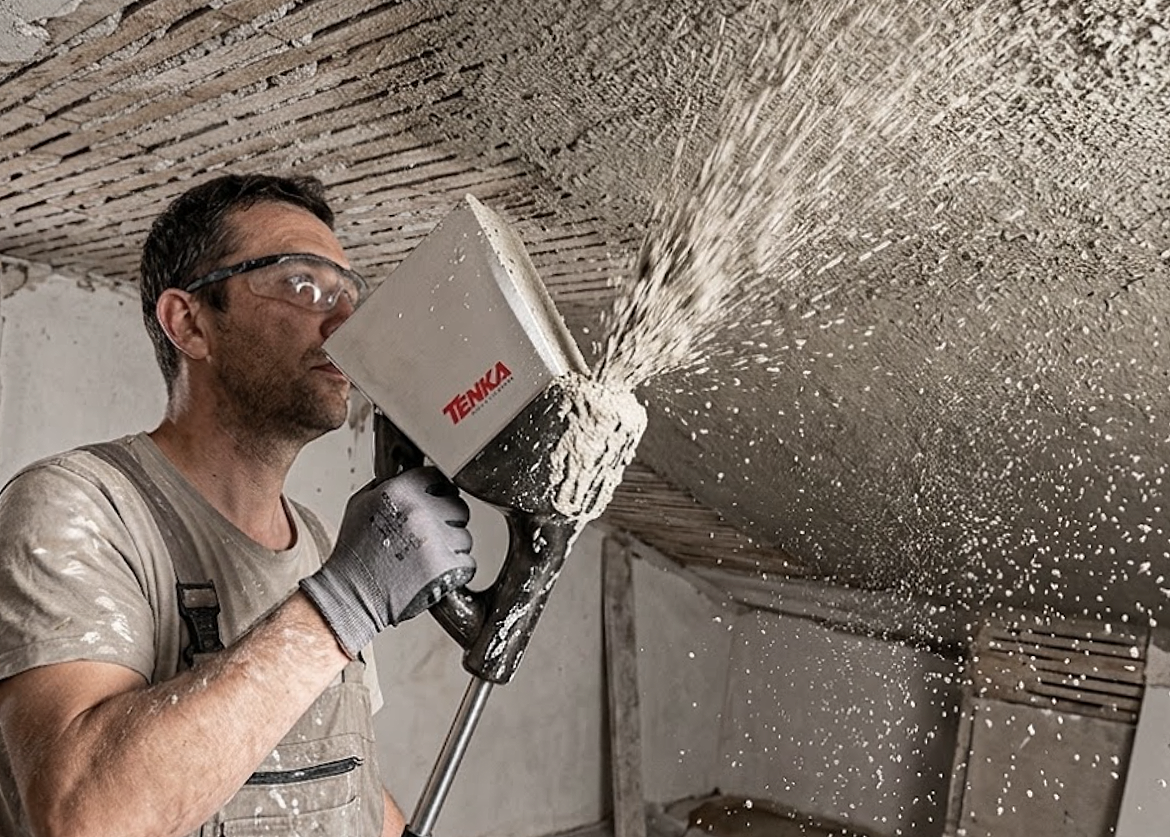

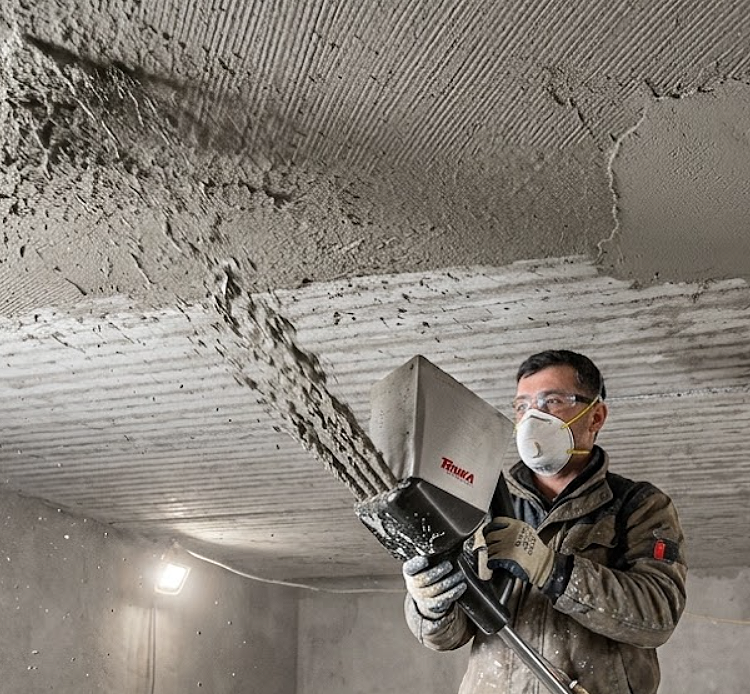

Das Modell TVN-4 ist hauptsächlich für das Spritzen von Mörtel auf Decken sowie horizontale oder geneigte Flächen über dem Bediener bestimmt. Je nach verwendetem Material und den Eigenschaften des Untergrunds kann das Gerät verwendet werden für:
- Verputzen von Decken in Neubauten oder bei Renovierungsarbeiten;
- mechanisierter Mörtelauftrag auf Geschossdecken und andere horizontale Flächen;
- Befüllen von mit Baustahlmatten oder anderen kompatiblen Bewehrungssystemen verstärkten Flächen;
- Auftragen der Vorspritzschicht zur Vorbereitung des Untergrunds vor den nächsten Schichten;
- Auffüllen bestimmter Bereiche durch konzentriertes Spritzen mit einer oder zwei Düsen;
- Arbeiten, bei denen eine schnelle Anpassung der Spritzbreite und des Durchflusses durch Verwendung einer unterschiedlichen Anzahl von Düsen erforderlich ist.
Von einer einzelnen Düse bis zu allen 4 Düsen
Einer der Hauptvorteile des Modells TENKA TVN-4 ist die Freiheit, die Konfiguration des Geräts an die ausgeführte Arbeit anzupassen. Der Bediener ist nicht verpflichtet, ständig mit allen vier Düsen zu arbeiten.
Für präzise Eingriffe kann eine einzige Düse verwendet werden. Für einen größeren Bereich können zwei oder drei Düsen aktiviert werden, und wenn eine hohe Effizienz erforderlich ist und der Kompressor den entsprechenden Durchfluss gewährleisten kann, können alle 4 Düsen gleichzeitig verwendet werden.
Diese Konfiguration macht die TVN-4 zu einem flexiblen Gerät für das Verputzen von Decken, das Auftragsgeschwindigkeit mit der Möglichkeit zur Kontrolle des Mörtelstrahls kombiniert.
Gebaut für eine schwierige Aufgabe: das Verputzen von Decken
Das manuelle Auftragen von Mörtel an die Decke ist eine der anspruchsvollsten Aufgaben bei Verputzarbeiten. Die TENKA TVN-4 wurde genau für die Mechanisierung dieses Schritts entwickelt, indem sie den Mörtel pneumatisch auf die Oberfläche spritzt und es dem Bediener ermöglicht, den Auftrag direkt über die Pistole zu steuern.
Die Kombination aus den 4 verriegelbaren Düsen, dem 0,8 mm Edelstahlbehälter, der Messingpistole mit Abzug, dem Pneumatikverteiler und der Edelstahllanze bietet ein einfaches und anpassungsfähiges System für diejenigen, die die Zeit für das manuelle Auftragen reduzieren und die Effizienz der Deckenverputzarbeiten steigern möchten.
Lieferumfang
Das Paket enthält: die pneumatische Deckenputzmaschine TENKA TVN-4, ausgestattet mit einem 0,8 mm Edelstahlbehälter, 4 Düsen zum Spritzen von Mörtel, dem individuellen Düsenverriegelungssystem, Pneumatikverteiler, Edelstahllanze und Messingpistole mit Abzug, zusammen mit der Rechnung, dem Garantiezertifikat und der technischen Bedienungsanleitung.
Auf Kundenwunsch und je nach Lagerverfügbarkeit können gegen Aufpreis zusätzliches Zubehör, wie z. B. ein Pneumatikschlauch in der gewünschten Länge oder mit dem Gerät kompatible Ersatzteile, geliefert werden.
Fragen, Kommentare und Meinungen
Fragen und Erfahrungen von Kunden und Anwendern.
Kommentar hinzufügen
Teilen Sie Ihre Frage, Erfahrung oder Meinung.
Verwenden Sie klassischen Mörtel (Multibat mit Sand oder Zement + Sand + Kalk) mit grobem Sand .. 0.4-0.5 (aus der Kiesgrube).
Tipp: Wenn Sie Schweißgitter oder Stahl jeglicher Art verwenden, verwenden Sie keinen Kalk in der Mörtelmischung. Verputzen Sie nur mit Sand und Zement. 6 Schaufeln Sand + 1 Zement
Wenn Sie also entspannt zu zweit arbeiten, versichern wir Ihnen, dass ein Kompressor mit einem 50 litri Tank, 8 bari Druck und einer Mindestansaugleistung von 270 litri/ minut ausreichend ist. Die Empfehlung ist, dass er mit 2 pistoane und nicht mit einem ausgestattet sein sollte.
Hier finden Sie hier ein Video von einem unserer Kunden mit einem 50 litri/ 8 bari Kompressor mit einem einzigen Kolben.
Hier ist hier auch ein Kompressormodell mit 2 pistoane.
Wenn Sie im Team arbeiten (einer füllt kontinuierlich nach, ein anderer zieht mit der Richtlatte ab, ein anderer trägt Säcke, ein anderer mischt usw.), wird der 50 litri Kompressor den Druck auf 5-6 bari senken und es nicht schaffen, ihn konstant bei 7-8 bari zu halten, wie es sein sollte.
Dann ist ein 100 litri Kompressor erforderlich, da dessen Motor die Kapazität hat, den Tank schneller auf einen konstanten Druck von 7-8 bari aufzuladen.
Die Düsen der Verputzpistolen sind sehr präzise berechnet, um in die Parameter dieser Kompressoren zu passen. Wenn ich mich nicht irre, beträgt der Durchmesser der Düsen 2.35mm.
Wenn Sie nicht genügend Zement hinzufügen, prallt der Mörtel von der Wand ab und haftet nicht. Er geht auf dem Boden verloren.
Wenn Sie zu viel Zement hinzufügen, wird der Mörtel zu klebrig und lässt sich selbst mit der Kelle schwer anwerfen.
Wenn Sie klassischen Putz verwenden (Sand + Zement + Kalk), nutzen Sie das Verhältnis 6+1+1 (6 Schaufeln Sand, 1 Schaufel Kalk, 1 Schaufel Zement) oder ein Vielfaches davon (12+2+2). Wenn Sie im Putz Bewehrungsstahl zur Verstärkung haben, verwenden Sie keinen Kalk im Mörtelrezept, da das Eisen oxidiert und Sie einen Rostfleck erhalten, der immer wieder an der Wandoberfläche austritt.
TIPPS:
- Lassen Sie das Gerät NICHT in dem Wasser liegen, in dem Sie es gewaschen haben, da zementhaltiges Wasser in das Gerät eindringen und dort aushärten kann.
- Nachdem Sie das Gerät gewaschen haben, lassen Sie es während der Arbeitspause in sauberem Wasser.
- Wenn Sie die Düsen zum Reinigen abschrauben, stellen Sie sicher, dass das Putzgerät gewaschen und sauber ist.
- Kaufen Sie auch das Paket mit Ersatzdüsen.
In Kürze werden wir die Modelle mit einem Filter aktualisieren, um den gesamten Schmutz vom Schlauch an der Schnellkupplung des Putzgeräts zu stoppen und Ihnen das Reinigen der Düsen zu ersparen. Es wird bereits daran gearbeitet und er wird so schnell wie möglich auf den Markt kommen. Der Filter wird am Eingang der Schnellkupplung des Abzugs angebracht und hält alle Verunreinigungen zurück, sodass die Düsen jederzeit sauber bleiben.
Ich habe eine Garage gebaut, da ich kein Fachmann bin, waren die Wände nicht ganz gerade, beim Verputzen musste ich ziemlich viel auftragen. So sieht es am Ende aus: FOTO
Es werden etwa 400 m² pro Tag von einer Person aufgetragen. Ich möchte anmerken, dass wir am ersten Tag sehr feinen Sand verwendet haben und es sehr schlecht lief. Ich dachte, die Verputzmaschine sei schuld. Dann haben wir auf grobkörnigen Sand (0.4m) umgestellt und es läuft hervorragend. Ich werde ein Video hochladen.
Damit ein Kompressor im Hobbybereich (also wenn Sie entspannt Ihr eigenes Haus verputzen) problemlos funktioniert, benötigen Sie eine Mindestansaugleistung von 250 l/min, einen Druck von 8-9 bar (niemals 9 bar überschreiten) und einen Lufttank von mindestens 50 Litern.
Ideal wäre es, wenn er 2 Kolben statt nur einem hätte. Bei 2-Kolben-Motoren ist die Durchflussrate doppelt so hoch (400l/min) und der Motor schafft es, den Tank viel schneller zu füllen und manchmal eine Pause einzulegen.
Wenn Sie im professionellen Bereich arbeiten, also mit einem Team (einer am Betonmischer, einer lädt auf, einer zieht mit der Richtlatte ab), benötigen Sie einen Kompressor mit einem 100-Liter-Tank, die restlichen Parameter bleiben gleich (Durchfluss, Druck usw.).
Wenn Sie bereits einen kleineren Kompressor haben und nicht in einen stärkeren investieren möchten, können Sie die Tenka-Maschine mit nur 2 Düsen verwenden. Die restlichen Düsen blockieren Sie; im Paket sind einige Verschlusskappen enthalten. Mit 2 Düsen trägt die Maschine in einer einzigen Sekunde bis zu 2 cm Putzstärke auf, wenn man sie in Position hält. Sie ist also auch mit 2 Düsen ziemlich schnell. Der überschüssige Druck wird unter dem Abzug der Pistole abgelassen.
Die Modelle mit 3 Düsen werden in Kürze aus der Produktion genommen.
Tipp: Kaufen Sie mindestens 15 - 20 Meter Schlauch, um den Kompressor auf Distanz zu halten. Das Geräusch des Kompressors verursacht nach einem Tag auf der Baustelle Reizungen und Stress.
Die maximal empfohlene Schlauchlänge beträgt 50m. Wenn Sie diese Länge überschreiten, tritt eine Verzögerung von einer halben Sekunde ab dem Moment auf, in dem Sie den Abzug der Pistole drücken, da der Schlauch seinen Innendruck mit dem des Kompressorkessels ausgleicht. Und das Volumen des Schlauchs ist bei einer Länge von über 50m bereits groß, was die Verzögerung verursacht. Der Schlauch muss an einem Ende mit einer Schnellkupplung Stecker (ca. 4 Lei) und am anderen Ende mit einer Schnellkupplung Dose (12 Lei) versehen werden. Oder Sie finden ihn bereits konfektioniert bei Dedeman (ca. 50 Lei). Also:
- Innendurchmesser 8mm
- Schlauchlänge mindestens 15m.
- An einem Ende Schnellkupplung Stecker und am anderen Ende Schnellkupplung Dose Beispiel: hier
Der am häufigsten verwendete und preisgünstigste Mörtel: Link Mörtel
Günstiger Kompressor (Hobby), aber von uns am Modell mit 3 Düsen getestet: Link Kompressor
Verwenden Sie Sand mit einer möglichst großen Körnung: 0.3 - 0.4 mm
Weitere Mörtelrezepte finden Sie in der Anleitung im Paket. Viel Erfolg bei der Arbeit und Gott helfe.
