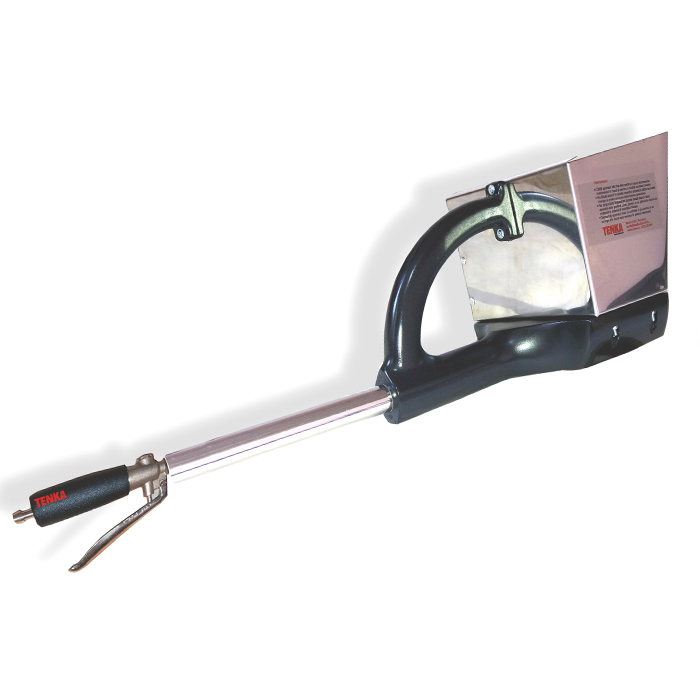

Putzmeister-Spritzpistole mit 3 absperrbaren Düsen
Diese Putzpistole verfügt über 3 parallel angeordnete, absperrbare Spritzdüsen zum Verputzen von Wänden oder zum Verfüllen von Armierungen. Dieses Tenka-Putzgerät bietet zahlreiche Vorteile und Anwendungsmöglichkeiten.
Produktdetails
TENKA TK-31N ist ein pneumatisches Gerät zum Auftragen von Mörtel, das speziell für das Verputzen von Wänden und vertikalen Flächen entwickelt wurde. Das Gerät verwendet drei Sprühdüsen, von denen jede separat deaktiviert werden kann. Auf diese Weise kann die Arbeitskonfiguration je nach verputzter Fläche, verwendetem Material und Kompressorkapazität angepasst werden.
Die Form des Geräts wurde für den praktischen Einsatz auf der Baustelle konzipiert. Die vertikale Position des Griffs ermöglicht es, den Behälter und den Mörtel auf eine für den Arm natürliche Weise zu stützen, was dem Bediener eine gute Kontrolle über die Auftragsrichtung bietet und unbequeme Positionen bei längeren Arbeiten reduziert.
Pneumatisches System mit drei unabhängigen Düsen
Im Gegensatz zu einer Pistole mit nur einem Auslass verteilt die TK-31N den Mörtel über drei nebeneinander angeordnete Düsen. Diese Konfiguration vergrößert den abgedeckten Bereich bei jeder Bewegung und eignet sich besonders gut für das Verputzen großer vertikaler Flächen.
Es ist jedoch nicht zwingend erforderlich, dass alle drei Düsen permanent in Betrieb sind. Das System ermöglicht die Wahl der Anzahl der aktiven Düsen, sodass die Pistole für eine, zwei oder drei Düsen konfiguriert werden kann. Der Bediener kann somit zwischen einem breiteren Anwendungsbereich und einem konzentrierteren Strahl wählen.

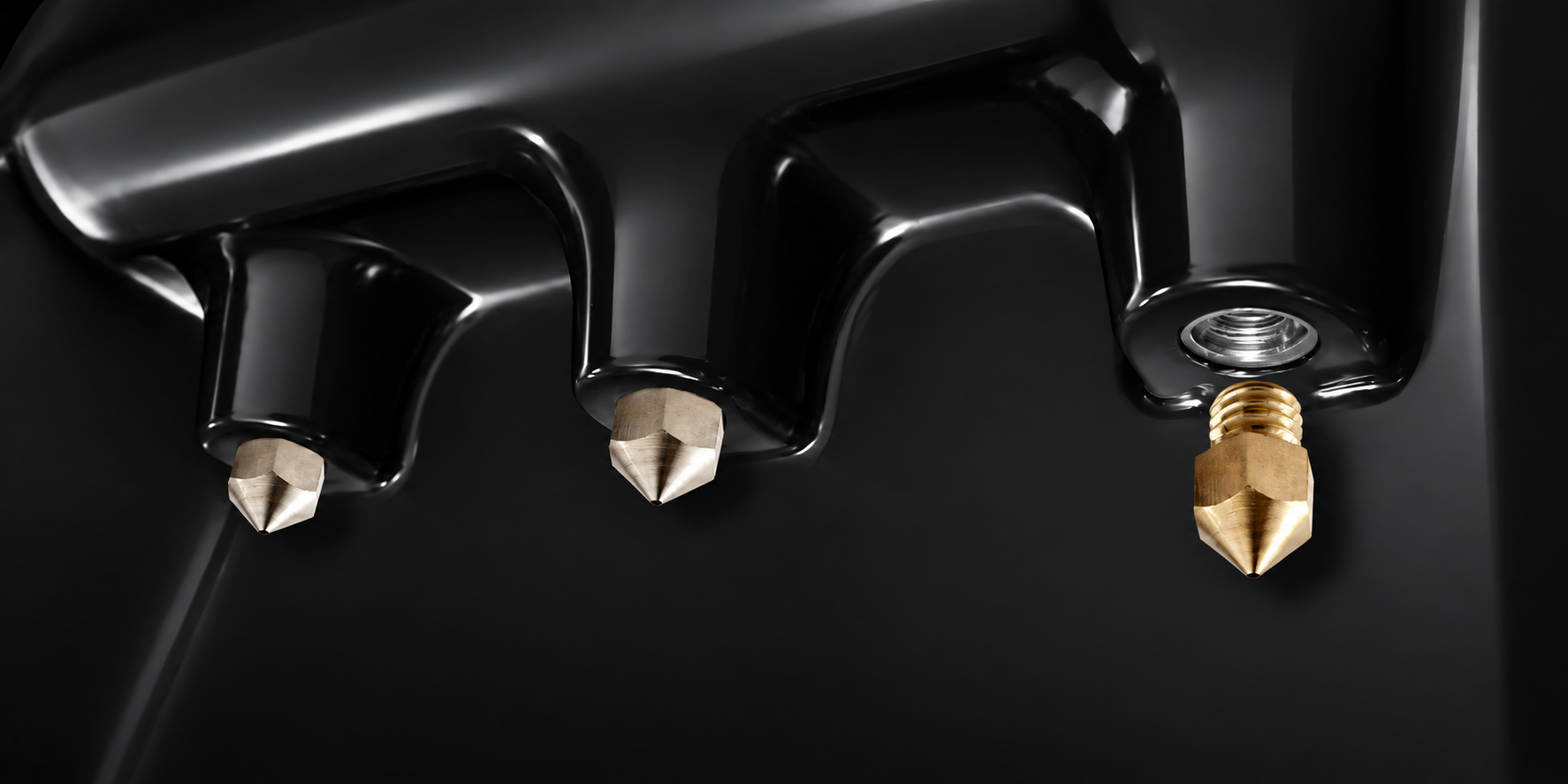

Regulierung der Düsenanzahl mittels Verschlusskappen
Zur Deaktivierung der nicht benötigten Düsen werden spezielle Verschlusskappen verwendet. Diese lassen sich schnell montieren und erfordern keine Schlüssel oder andere Werkzeuge zum Festziehen. Durch die Montage der Kappe wird sowohl der Weg der jeweiligen Düse als auch die Öffnung, durch die die Druckluft zum Ausstoßen des Mörtels beiträgt, verschlossen.
Diese Lösung ermöglicht einen schnellen Wechsel der Betriebsart. An einer großen Wand können alle drei Düsen aktiv bleiben, während in engen Bereichen, beim Verfüllen bestimmter Hohlräume oder wenn ein präziserer Auftrag erforderlich ist, mit nur einer oder zwei Düsen gearbeitet werden kann.
Die Möglichkeit der Düsenauswahl ist auch dann nützlich, wenn der verfügbare Kompressor nicht den für den gleichzeitigen Betrieb des gesamten Systems erforderlichen Luftstrom liefern kann. Anstatt das Gerät auszutauschen, kann einfach die Anzahl der verwendeten Düsen reduziert werden.

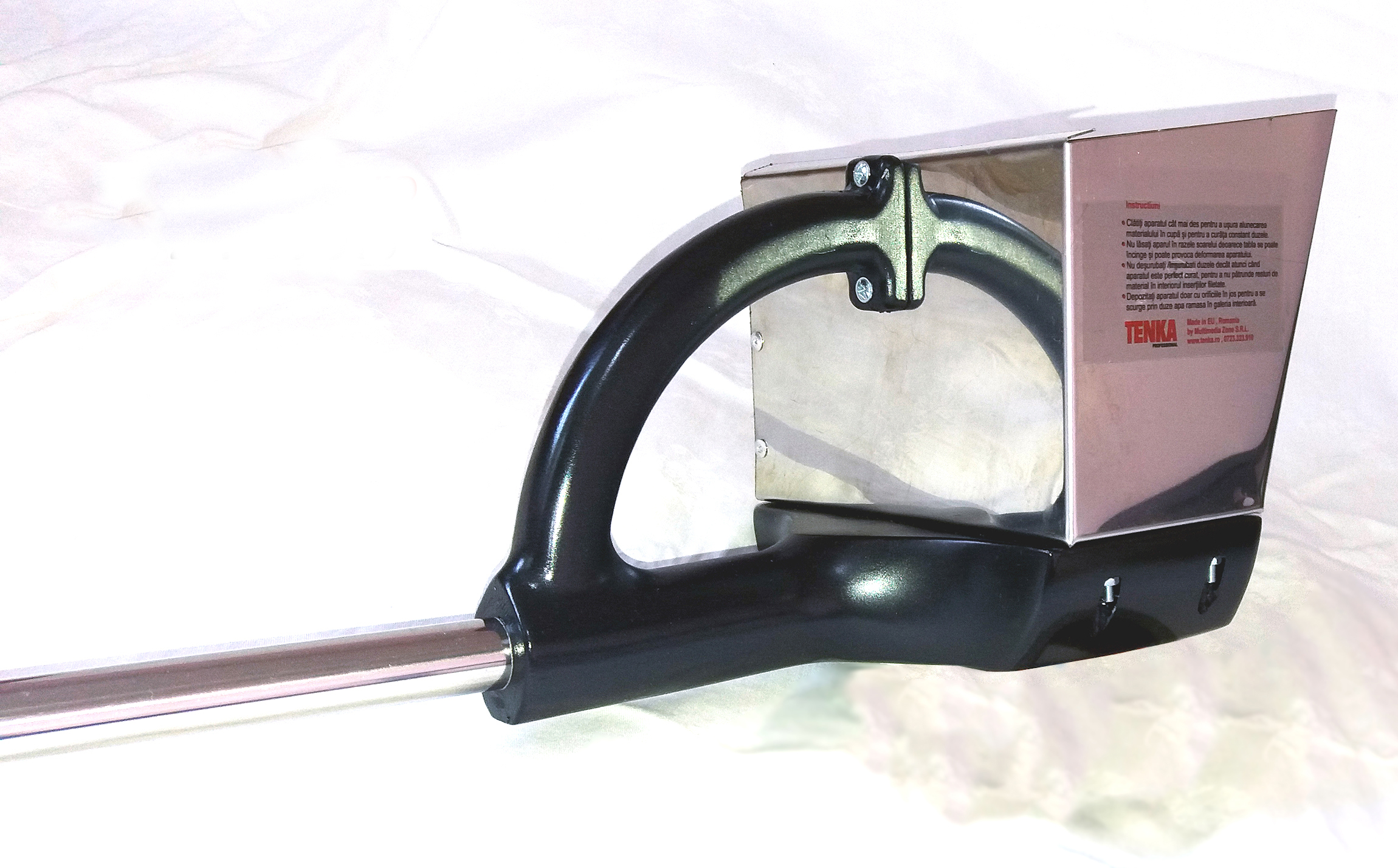

Leichter Aluminiumbehälter für ca. 5 kg Mörtel
Der Mörtel wird in einen Metallbehälter aus Aluminium gefüllt. Dieser kann ca. 5 kg Material aufnehmen, eine Menge, die etwa drei vollen Maurerkellen entspricht. Das Volumen des Behälters bietet genügend Material für einen effizienten Arbeitsrhythmus, ohne das Gerät während der Handhabung übermäßig zu belasten.
Am oberen Teil verfügt der Behälter über einen Rand von ca. 1,5 cm. Dieser hilft, den Mörtel im Inneren zu halten, wenn die Pistole bewegt oder geneigt wird, um verschiedenen Wandbereichen zu folgen.

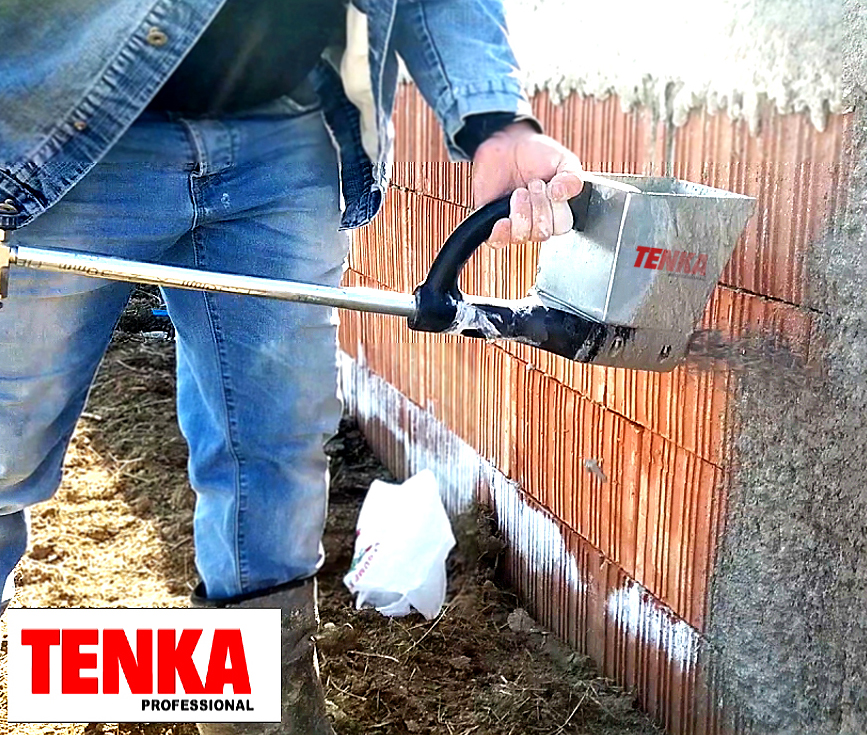

Arbeitsposition konzipiert für vertikales Verputzen
Beim Auftragen von Mörtel auf Wände muss der Bediener permanent sowohl das Gewicht der Pistole als auch das Material im Behälter stützen. Aus diesem Grund ist beim TK-31N der Hauptgriff vertikal positioniert, damit das Gerät während des Auftragens in einer natürlichen Position gehalten werden kann.
Diese Geometrie erleichtert das Bewegen der Pistole über die Wandoberfläche und ermöglicht eine einfachere Kontrolle von Abstand und Spritzrichtung. Die Konstruktion zielt somit nicht nur auf die Auftragsgeschwindigkeit ab, sondern auch auf die Manövrierfähigkeit des Geräts im täglichen Einsatz.

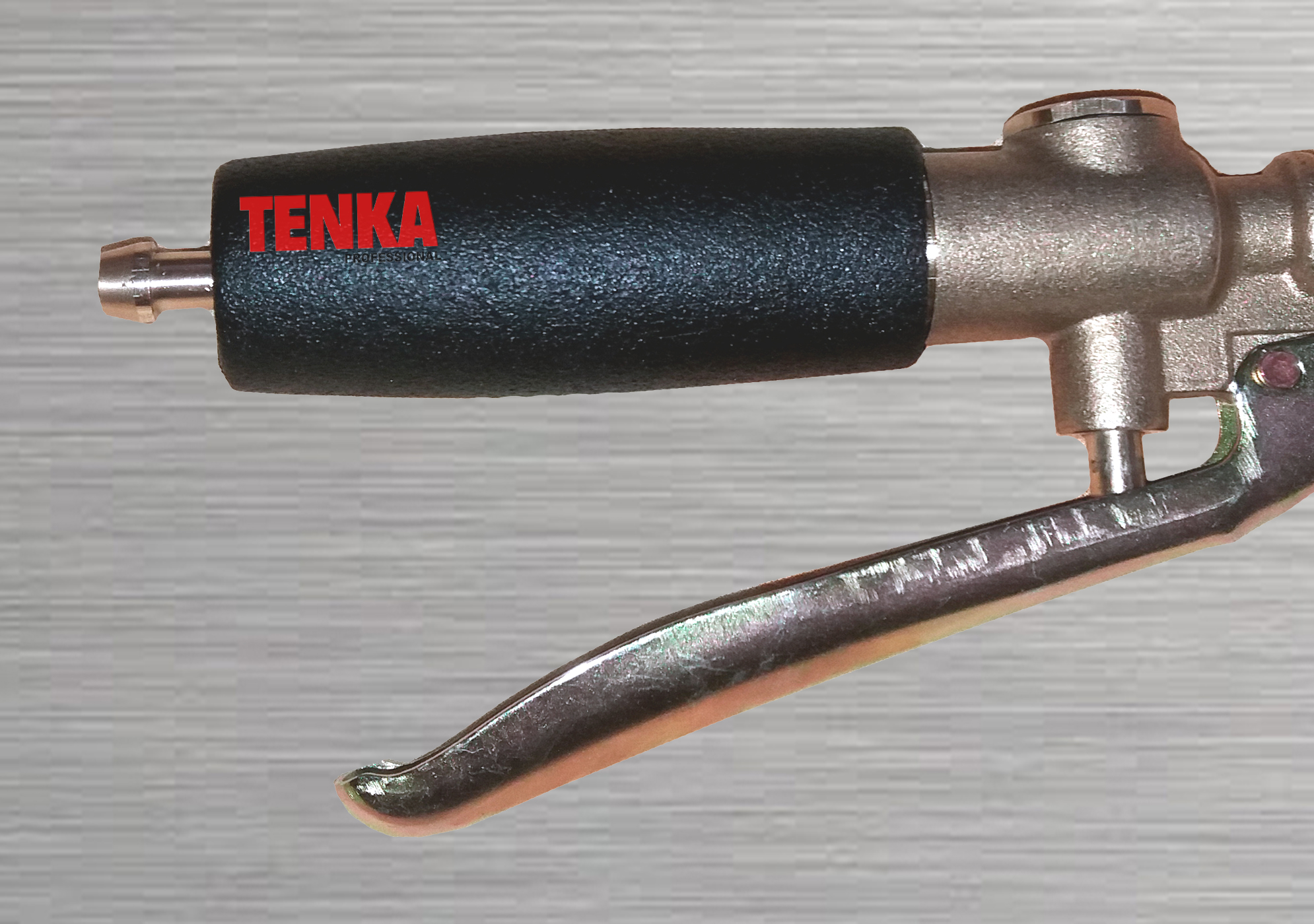

Schnellkupplung an die Druckluftanlage
Die TK-31N arbeitet mit Druckluft, und die Speisung der Düsen wird manuell über den Abzug gesteuert. Der Schlauchanschluss erfolgt über eine universelle pneumatische Schnellkupplung (Stecker), was sowohl das Anschließen des Geräts an den Kompressor als auch das Trennen nach Abschluss der Arbeiten vereinfacht.
Durch Drücken des Abzugs wird die Druckluft in das pneumatische System geleitet und trägt zum Antrieb und zur Verteilung des Mörtels durch die in Betrieb befindlichen Düsen bei.
CNC-gefräster Pneumatikblock
Das Luftverteilungssystem besteht aus hartem Polyurethan, einem Material, das für eine robuste und gleichzeitig leichte Komponente gewählt wurde. An den Stellen, an denen die Düsen und Verschlusskappen montiert sind, werden Gewindeeinsätze aus Metall verwendet.
Der Block wird durch Präzisions-CNC-Bearbeitung hergestellt. Dieser Prozess ermöglicht die kontrollierte Ausführung der internen Kanäle und Funktionsbereiche, durch die die Luft zu jeder Düse verteilt wird.
Die Einheit aus Pneumatikblock, Aluminiumbehälter und Haltegriff ist für die spezifische Umgebung einer Baustelle konzipiert, wo das Gerät solide genug für den wiederholten Einsatz sein muss, ohne bei der Handhabung unnötig schwer zu werden.

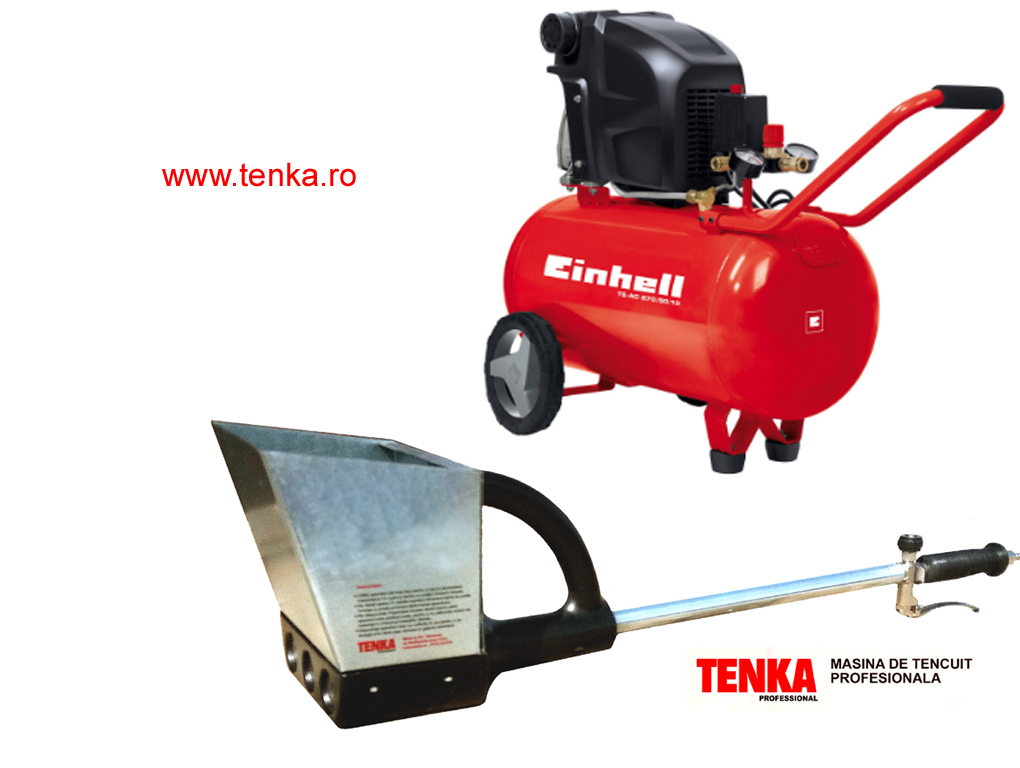

Welcher Kompressor wird für die TK-31N benötigt?
Die Leistung einer pneumatischen Mörtelpistole hängt direkt von der Luftmenge ab, die der Kompressor liefern kann. Es reicht nicht aus, nur einen bestimmten Druck zu erreichen: Es muss auch der erforderliche Luftstrom für jede in Betrieb befindliche Düse sichergestellt sein.
Als Referenz für das Auftragen von Mörtel in einem Abstand von mindestens 30 cm ist ein Druck von mindestens 3 bar pro aktiver Düse erforderlich, zusammen mit einem Luftstrom von mindestens 80 l/min pro aktiver Düse.
Der Luftbedarf steigt mit der Anzahl der verwendeten Düsen. Wenn ein Kompressor die erforderlichen Bedingungen beim Betrieb aller drei Düsen nicht aufrechterhalten kann, können eine oder zwei davon mit den entsprechenden Kappen geschlossen werden. So kann dieselbe TK-31N je nach vorhandener Pneumatikanlage konfiguriert werden.
Anwendungen für Wände und andere vertikale Flächen
Die TENKA TK-31N ist primär für das Auftragen von Mörtel auf vertikalen Flächen bestimmt. Die Konstruktion mit drei Düsen macht sie sowohl für das Abdecken gewöhnlicher Wände als auch für Arbeiten geeignet, bei denen das Material in oder über verschiedene Arten von Armierungen gespritzt werden muss.
Je nach verwendetem Material und den Besonderheiten der Arbeit kann die Pistole verwendet werden für:
- das Auftragen von Putz auf Mauerwerk und Wände aus Ziegeln, Porenbeton (Ytong), Stein, Lehm und anderen kompatiblen Untergründen;
- das Spritzen von Mörtel über Schweißgitter und bewehrte Strukturen, einschließlich der Erstellung oder Beschichtung von Poolwänden;
- das Beschichten von Wänden aus Stroh, Naturmaterialien oder Strukturen, die das Verfüllen einer Armierung erfordern;
- das Erstellen des Vorspritzers vor dem Verputzen, zur Vorbereitung des Untergrunds und zur Förderung der Haftung;
- das lokale Verfüllen von Flächen oder Hohlräumen durch Verwendung einer einzelnen Düse für einen konzentrierten Strahl;
- das Erstellen dekorativer Oberflächen durch Materialauftrag und anschließende Modellierung, einschließlich Oberflächen in Natursteinoptik;
- das Spritzen von Feinputz, Spachtelmasse oder anderen Zusammensetzungen, die mit dem Funktionsprinzip der pneumatischen Pistole kompatibel sind.
Von schneller Abdeckung bis zu konzentriertem Auftrag
Eines der Merkmale, die die TENKA TK-31N auszeichnen, ist die Tatsache, dass dieselbe Pistole in mehreren Konfigurationen verwendet werden kann. Mit drei aktiven Düsen wird ein breiterer Spritzbereich erzielt, der für einen schnellen Fortschritt auf großen Flächen geeignet ist. Durch Schließen einer Düse kann das Gerät mit zwei Auslässen arbeiten, und für lokalisierte Arbeiten kann das Material durch eine einzige Düse gespritzt werden.
Diese Anpassungsfähigkeit ermöglicht es dem Bediener, die Konfiguration je nach Arbeit zu wählen, ohne dass mehrere Pistolen für unterschiedliche Situationen erforderlich sind. Gleichzeitig hilft die Möglichkeit, die Düsenanzahl zu reduzieren, den Luftverbrauch mit der Leistung des verfügbaren Kompressors in Einklang zu bringen.
Mechanisierter Mörtelauftrag statt manuellem Anwerfen
Die Verwendung der TK-31N ermöglicht es, den Mörtel pneumatisch auf den Untergrund zu spritzen, anstatt ihn wiederholt manuell mit der Kelle anzuwerfen. Der Bediener kann den Behälter befüllen, die Pistole im passenden Abstand zur Wand positionieren und das Material durch Betätigen des Abzugs auf den Arbeitsbereich verteilen.
Für weitläufige Flächen ermöglichen die drei Düsen eine größere Abdeckungsbreite bei jedem Durchgang. In Bereichen, die Präzision erfordern, bietet die Reduzierung der aktiven Düsen eine bessere Kontrolle darüber, wohin das Material gespritzt wird. Auf diese Weise kann das Gerät dazu beitragen, die für den Mörtelauftrag erforderliche Zeit zu verkürzen und die Produktivität bei Verputzarbeiten zu steigern.

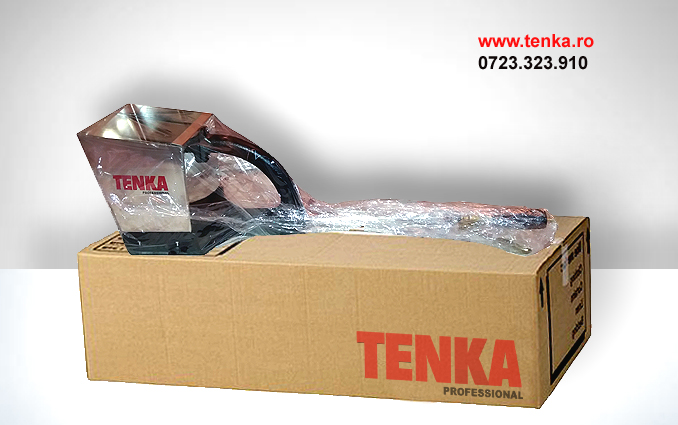

Was erhalten Sie zusammen mit der TENKA TK-31N?
Das Standardpaket enthält die pneumatische Putzpistole TENKA TK-31N, ausgestattet mit drei Düsen für den Wandauftrag, sowie die erforderlichen Kappen zum individuellen Absperren der Düsen. Ebenfalls enthalten sind die Rechnung, das Garantiezertifikat und die technischen Anweisungen für den Gebrauch des Geräts.
Je nach den Anforderungen der Arbeit kann die Konfiguration mit separat erhältlichem Zubehör ergänzt werden. Auf Anfrage und solange der Vorrat reicht, können gegen Aufpreis Pneumatikschläuche in der gewünschten Länge oder Ersatzteilsets, die pneumatische Düsen und Verschlusskappen enthalten können, geliefert werden.
Fragen, Kommentare und Meinungen
Fragen und Erfahrungen von Kunden und Anwendern.
Kommentar hinzufügen
Teilen Sie Ihre Frage, Erfahrung oder Meinung.
Verwenden Sie klassischen Mörtel (Multibat mit Sand oder Zement + Sand + Kalk) mit grobem Sand .. 0.4-0.5 (aus der Kiesgrube).
Tipp: Wenn Sie Schweißgitter oder Stahl jeglicher Art verwenden, verwenden Sie keinen Kalk in der Mörtelmischung. Verputzen Sie nur mit Sand und Zement. 6 Schaufeln Sand + 1 Zement
Wenn Sie also entspannt zu zweit arbeiten, versichern wir Ihnen, dass ein Kompressor mit einem 50 litri Tank, 8 bari Druck und einer Mindestansaugleistung von 270 litri/ minut ausreichend ist. Die Empfehlung ist, dass er mit 2 pistoane und nicht mit einem ausgestattet sein sollte.
Hier finden Sie hier ein Video von einem unserer Kunden mit einem 50 litri/ 8 bari Kompressor mit einem einzigen Kolben.
Hier ist hier auch ein Kompressormodell mit 2 pistoane.
Wenn Sie im Team arbeiten (einer füllt kontinuierlich nach, ein anderer zieht mit der Richtlatte ab, ein anderer trägt Säcke, ein anderer mischt usw.), wird der 50 litri Kompressor den Druck auf 5-6 bari senken und es nicht schaffen, ihn konstant bei 7-8 bari zu halten, wie es sein sollte.
Dann ist ein 100 litri Kompressor erforderlich, da dessen Motor die Kapazität hat, den Tank schneller auf einen konstanten Druck von 7-8 bari aufzuladen.
Die Düsen der Verputzpistolen sind sehr präzise berechnet, um in die Parameter dieser Kompressoren zu passen. Wenn ich mich nicht irre, beträgt der Durchmesser der Düsen 2.35mm.
Wenn Sie nicht genügend Zement hinzufügen, prallt der Mörtel von der Wand ab und haftet nicht. Er geht auf dem Boden verloren.
Wenn Sie zu viel Zement hinzufügen, wird der Mörtel zu klebrig und lässt sich selbst mit der Kelle schwer anwerfen.
Wenn Sie klassischen Putz verwenden (Sand + Zement + Kalk), nutzen Sie das Verhältnis 6+1+1 (6 Schaufeln Sand, 1 Schaufel Kalk, 1 Schaufel Zement) oder ein Vielfaches davon (12+2+2). Wenn Sie im Putz Bewehrungsstahl zur Verstärkung haben, verwenden Sie keinen Kalk im Mörtelrezept, da das Eisen oxidiert und Sie einen Rostfleck erhalten, der immer wieder an der Wandoberfläche austritt.
TIPPS:
- Lassen Sie das Gerät NICHT in dem Wasser liegen, in dem Sie es gewaschen haben, da zementhaltiges Wasser in das Gerät eindringen und dort aushärten kann.
- Nachdem Sie das Gerät gewaschen haben, lassen Sie es während der Arbeitspause in sauberem Wasser.
- Wenn Sie die Düsen zum Reinigen abschrauben, stellen Sie sicher, dass das Putzgerät gewaschen und sauber ist.
- Kaufen Sie auch das Paket mit Ersatzdüsen.
In Kürze werden wir die Modelle mit einem Filter aktualisieren, um den gesamten Schmutz vom Schlauch an der Schnellkupplung des Putzgeräts zu stoppen und Ihnen das Reinigen der Düsen zu ersparen. Es wird bereits daran gearbeitet und er wird so schnell wie möglich auf den Markt kommen. Der Filter wird am Eingang der Schnellkupplung des Abzugs angebracht und hält alle Verunreinigungen zurück, sodass die Düsen jederzeit sauber bleiben.
Ich habe eine Garage gebaut, da ich kein Fachmann bin, waren die Wände nicht ganz gerade, beim Verputzen musste ich ziemlich viel auftragen. So sieht es am Ende aus: FOTO
Funktioniert auch mit Mp75, aber wir empfehlen nur klassischen und keinen maschinellen Putz.
Es werden etwa 400 m² pro Tag von einer Person aufgetragen. Ich möchte anmerken, dass wir am ersten Tag sehr feinen Sand verwendet haben und es sehr schlecht lief. Ich dachte, die Verputzmaschine sei schuld. Dann haben wir auf grobkörnigen Sand (0.4m) umgestellt und es läuft hervorragend. Ich werde ein Video hochladen.
Damit ein Kompressor im Hobbybereich (also wenn Sie entspannt Ihr eigenes Haus verputzen) problemlos funktioniert, benötigen Sie eine Mindestansaugleistung von 250 l/min, einen Druck von 8-9 bar (niemals 9 bar überschreiten) und einen Lufttank von mindestens 50 Litern.
Ideal wäre es, wenn er 2 Kolben statt nur einem hätte. Bei 2-Kolben-Motoren ist die Durchflussrate doppelt so hoch (400l/min) und der Motor schafft es, den Tank viel schneller zu füllen und manchmal eine Pause einzulegen.
Wenn Sie im professionellen Bereich arbeiten, also mit einem Team (einer am Betonmischer, einer lädt auf, einer zieht mit der Richtlatte ab), benötigen Sie einen Kompressor mit einem 100-Liter-Tank, die restlichen Parameter bleiben gleich (Durchfluss, Druck usw.).
Wenn Sie bereits einen kleineren Kompressor haben und nicht in einen stärkeren investieren möchten, können Sie die Tenka-Maschine mit nur 2 Düsen verwenden. Die restlichen Düsen blockieren Sie; im Paket sind einige Verschlusskappen enthalten. Mit 2 Düsen trägt die Maschine in einer einzigen Sekunde bis zu 2 cm Putzstärke auf, wenn man sie in Position hält. Sie ist also auch mit 2 Düsen ziemlich schnell. Der überschüssige Druck wird unter dem Abzug der Pistole abgelassen.
Die Modelle mit 3 Düsen werden in Kürze aus der Produktion genommen.
Tipp: Kaufen Sie mindestens 15 - 20 Meter Schlauch, um den Kompressor auf Distanz zu halten. Das Geräusch des Kompressors verursacht nach einem Tag auf der Baustelle Reizungen und Stress.
Die maximal empfohlene Schlauchlänge beträgt 50m. Wenn Sie diese Länge überschreiten, tritt eine Verzögerung von einer halben Sekunde ab dem Moment auf, in dem Sie den Abzug der Pistole drücken, da der Schlauch seinen Innendruck mit dem des Kompressorkessels ausgleicht. Und das Volumen des Schlauchs ist bei einer Länge von über 50m bereits groß, was die Verzögerung verursacht. Der Schlauch muss an einem Ende mit einer Schnellkupplung Stecker (ca. 4 Lei) und am anderen Ende mit einer Schnellkupplung Dose (12 Lei) versehen werden. Oder Sie finden ihn bereits konfektioniert bei Dedeman (ca. 50 Lei). Also:

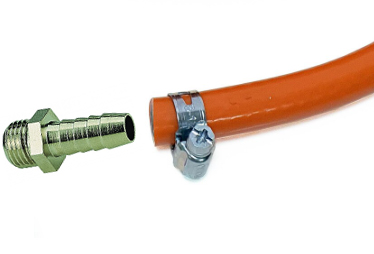

- Innendurchmesser 8mm
- Schlauchlänge mindestens 15m.
- An einem Ende Schnellkupplung Stecker und am anderen Ende Schnellkupplung Dose Beispiel: hier
Der am häufigsten verwendete und preisgünstigste Mörtel: Link Mörtel
Günstiger Kompressor (Hobby), aber von uns am Modell mit 3 Düsen getestet: Link Kompressor
Verwenden Sie Sand mit einer möglichst großen Körnung: 0.3 - 0.4 mm
Weitere Mörtelrezepte finden Sie in der Anleitung im Paket. Viel Erfolg bei der Arbeit und Gott helfe.
